如果你在使用智能手機進行定位,你第一眼看到的就可能是你的手機報告了一個明顯錯誤的位置。 圖1 展示了一個用iPhone來報道它在珠穆朗瑪峰頂端的位置的例子。由于來自Wi-Fi和手機網絡的附加信息也被用于定位,宏基安卓手機更難被欺騙。在這次測試中,手機所有者的妻子通過Facebook被告知她的丈夫已經離開朝鮮,但是,欺騙性的朝鮮之行可能會有一個稍不那么有趣的結果。

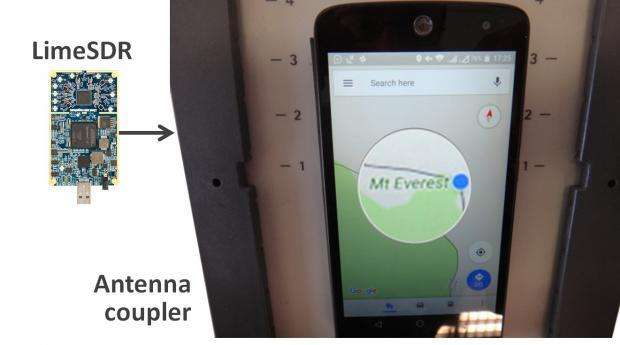

圖1:欺騙智能手機GPS接收器,以為它在珠穆朗瑪峰上。廉價的特別提款權通過天線耦合器向智能手機發送欺騙性的GPS信號。

對于使用多個衛星群多個頻率的高端接收器,欺騙可能更具挑戰性。如果你懷疑自己被欺騙了,那該注意的標志是:

The spoofed signal will be visible in the RF spectrum


GPS信號的低功率意味著它們幾乎看不到熱噪聲背景。為了欺騙接收器,特別提款權信號的傳輸功率要高得多,使其清晰可見于背景之上。 圖2 顯示。

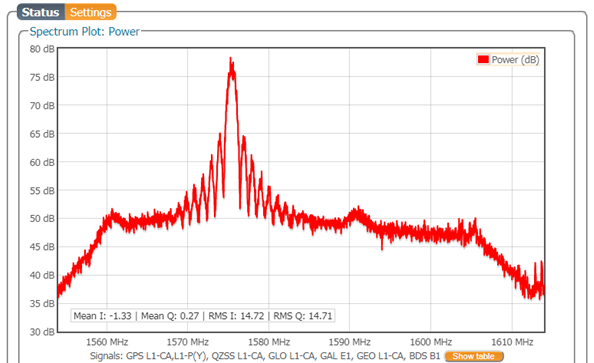

圖2 :在香港天文臺的頻譜圖中,從哈克夫特別提款權發出的假全球定位系統信號。  阿斯特克斯-M2A 網站接口。特別提款權用一個功率來復制BPSK信號調制的正弦形狀,在這種情況下,它比實際信號高25分貝。

Divergent code minus carrier behaviour


在短時間內,使用編碼和衛星信號的載波相位測量的衛星距離應顯示很小的差異--參見 圖3(上面板) .這種行為很難復制,所以被欺騙的信號會在短時間內迅速增加- 圖3(較低面板) .

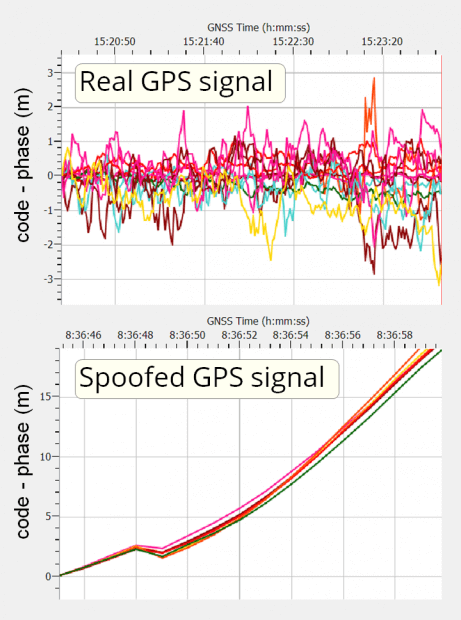

圖3:真實和欺騙性GPS信號的編碼減去載波圖。真實的信號在零度左右變化,而假碼和相位快速分散.

不完整和不準確的導航數據
被欺騙的衛星導航數據往往缺少全球定位系統星座年歷,仍然只是一個模糊的匹配實際導航數據。

干擾全球軌道導航衛星系統和/或L2
欺騙技術正在進步,但目前,只有GPSL1信號被欺騙,所以一種常見的策略是額外干擾L1GLONASS頻率和L2波段。這將表現為突然回到只使用獨立模式的GPS。

接收器能做什么關于欺騙?
單頻率、低端設備和智能手機相對來說很容易被欺騙。高端多頻率接收器有許多技巧來檢測欺騙,但當發現欺騙時他們能做什么?

信號完整性警報
上文所述的在射頻光譜或全球定位系統測量中直接檢測欺騙的技術可用作欺騙標志。

頻率多樣性
在檢測到一個頻率的欺騙之后,接收器就轉向使用其他頻率的測量結果,而忽略了欺騙頻率。 圖4 這一技術正在發揮作用:3臺接收器受到GPSL1欺騙作用,隨著欺騙器功率的增加,7臺ASTR4接收機能夠通過從L1/L2切換到L2/L5PVT時檢測到L1欺騙作用而保持準確的位置。

另一個多頻率接收器也檢測到一個問題,但沒有替代雙頻率解決方案,所以簡單地停止輸出pvt。僅有的L1模塊,沒有檢測機制,切換到跟蹤欺騙信號,其位置被欺騙。

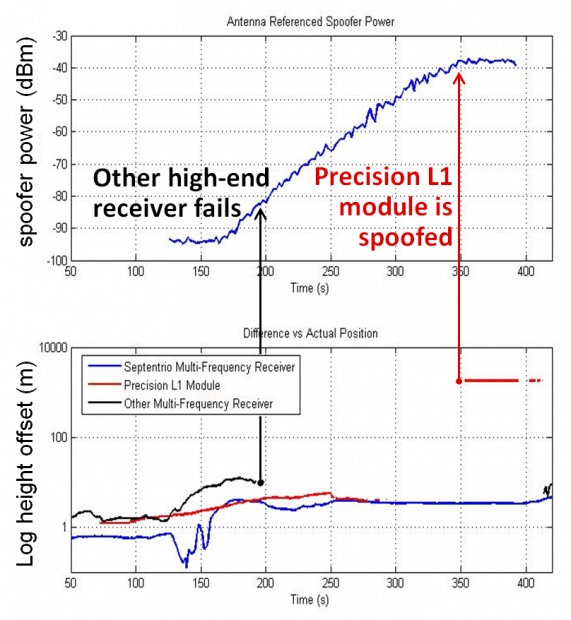

圖4:三種不同接收器的高度圖比較,受欺騙的影響隨著欺騙功率的增加而增加。由于頻率的多樣性,七重奏星的位置能夠維持到最大的欺騙功率。

慣性傳感器集成
一種IMU設備,或耦合到接收器或安裝在板本身,提供明確的檢查欺騙。在存在欺騙的情況下,IMUS還可以為一個集成的PVT解決方案提供投入,以減輕欺騙的影響。

領先一步
高端全球?qū)Ш叫l(wèi)星系統接收器,特別是那些采用欺騙性探測和減緩方法的接收器,仍然相對安全,但這兩種硬件的日益復雜性,特別提款權和開放源碼軟件的形式意味著沒有自滿的余地。
