蒸汽噴射油提取和全球?qū)Ш叫l(wèi)星系統

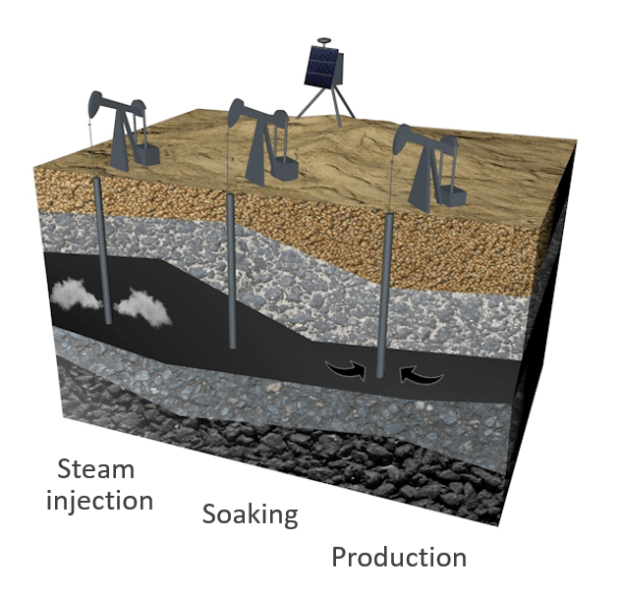

圖1 :增加石油產量的蒸汽噴射循環示意圖

循環蒸汽噴射法,在 圖1 它適合加利福尼亞相對較淺的油田。通過向儲油層注入加壓蒸汽,增加了石油的壓力,降低了其粘度,使提取更容易。當蒸汽注入地面時,一個過程需要幾個小時,壓力的增加足以使地面變形幾毫米。在注入階段之后,石油生產可以恢復幾個月,在此期間,表面放松回到其減壓狀態。

對注水和石油生產所產生的微小地面運動進行精確的監測,有助于跟蹤和優化蒸汽噴射過程,這就是全球?qū)Ш叫l(wèi)星系統進入的地方。

1毫米精密自動監測
為了將地面位移記錄到所需的毫米級,并使這一信息能夠?qū)崟r提供,全球?qū)Ш叫l(wèi)星系統接收器使用rtk定位。這一技術利用了精確的多頻率衛星相位測量,并將其與附近一個靜態基站的數據相結合。

全球?qū)Ш叫l(wèi)星系統除了提供高精度定位之外,還應當是自主供電的,在維護或人員干預方面所需的資源很少。所選擇的系統是 堅定的全球?qū)Ш叫l(wèi)星系統(XEOS技術的一個部門)。該系統具有高性能阿斯特克斯  OEM接收板由七、數據存儲、CPU、電池和各種通信模塊組成。整個系統在 Figure 2, 可在1.2瓦以下運行,并由太陽能電池板提供動力。

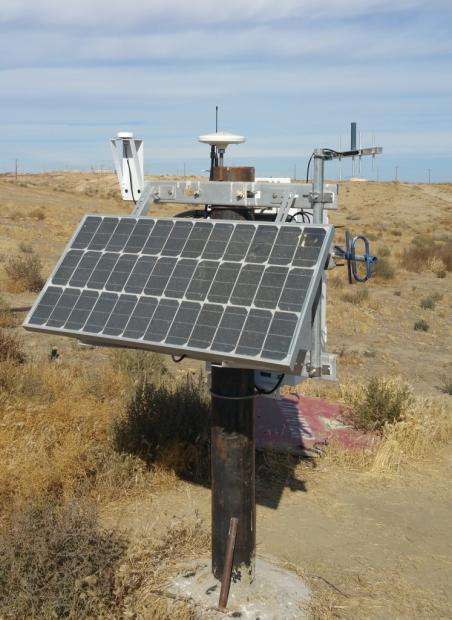

圖2 *在加利福尼亞油田安裝全球?qū)Ш叫l(wèi)星系統rtk

傾斜儀的全球?qū)Ш叫l(wèi)星系統傳感器融合
該系統用于地面真相分度儀數據。傾斜儀在測量小的表面運動時是非常精確的,但它們往往隨時間而漂移。全球?qū)Ш叫l(wèi)星系統接收器對傾斜表漂移進行校正,并提供其自身的精確測量數據,用于綜合位置。

圖3 顯示了在6月5日n蒸汽注入循環開始前后的日子里,從剛體上,東,北的偏差。表面對注入蒸汽的響應在毫米級上是清晰的.

圖3 :當蒸汽噴射循環于6月5日n開始時,平均每日東、北及從一個基準點的抵消顯示表面變形。紅色的數據來自于堅決的rtk系統和綠色是一個離線的PPK比較。

使用這樣的傳感器網絡在整個油田表面提供了一個完整的變形概述。 圖4 展示了三個快照的垂直表面變形測量在每個傳感器位置之間的蒸汽噴射循環的開始在晚上8時至三個小時晚11時。

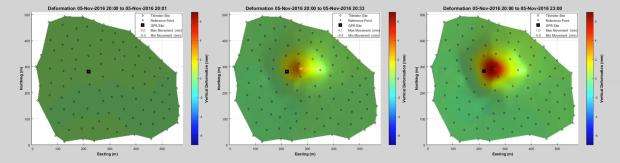

圖4 :地面圖顯示從6月5日v晚上8時開始的注水循環到晚上11時的表面變形的進展。小十字架是傾斜傳感器的位置,黑色正方形是堅決的rtk站 .

能夠精確地辨別出這種微小的表面變形,就能更全面地描繪出地面對蒸汽噴射的反應,從而更充分地理解并最終更好地控制這一過程。

從加州熱到南極
全球?qū)Ш叫l(wèi)星系統和大地測量參考站運營商,聯合國志愿人員組織有一個堅定的單位,目前在南極洲的麥克默多站準備下一次飛行任務。在這種最惡劣的環境中,光線水平較低,缺乏通信基礎設施,這直接關系到堅定者的力量。

從加利福尼亞油田到南極,從警戒地理信息學的堅定者很快就獲得了低功率、一體化的全球?qū)Ш叫l(wèi)星系統地球監測系統的聲譽,我們祝愿它在未來的努力中一切順利。
