全球?qū)Ш叫l(wèi)星系統干擾和道路收費

使用全球定位系統干擾裝置的司機由于采用了簡單而創新的車道檢測方法,使用單一的柯茨標題接收器,因此有了一個較少的隱藏地點。

更多的全球定位系統設備。..更多的干擾器

就好像以共生關系鎖定在一起,使用全球定位系統技術的道路上裝置的數量增加,而試圖阻撓其操作的干擾裝置的數量和種類也增加。盡管干擾器是非法的,但它們的信號可能影響到全球定位系統的設備,超過數公里,如圖1所示,這使得很難可靠地識別使用干擾器的車輛。這一新技術由七重奏開發,使用一個單雙天線接收器安裝在公路上的龍門,以消除車輛識別中的一些模糊性。除了確定車輛行駛的車道外,它還可以提供干擾器通過檢測系統的確切時刻的時間信號。

一個雙天線接收器覆蓋3個車道

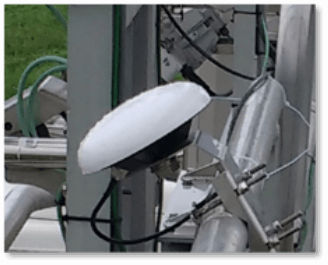

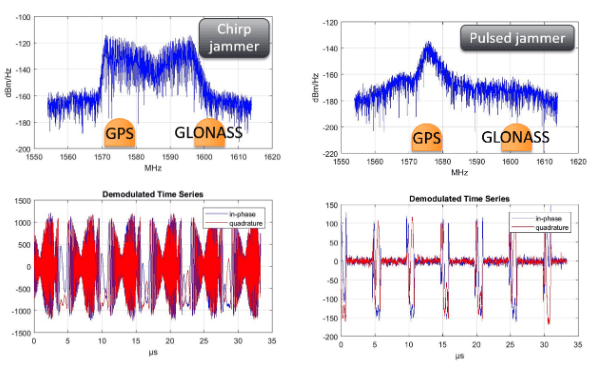

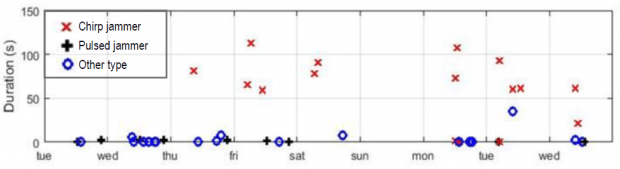

檢測裝置包括安裝在高速公路龍門兩端的兩個天線,這些天線已經用于檢測車輛上的道路收費設備--見圖4。天線被連接到一個ASTX-U接收機,該接收機被放置在防水箱中,在那里,它被留下來記錄試驗期間其內部磁盤上的數據。在七天的時間里,收集了115個小時的數據,發現了45個干擾事件:16個干擾事件來自鳴聲干擾器,10個干擾事件來自脈沖干擾器,19個干擾事件來自其他來源。圖2展示了在試驗期間收集的頻率和時間域中的嗡嗡聲干擾器和脈沖干擾器的例子。正如圖3所示,嗡嗡聲干擾器的功能更強大。他們的信號頻率的快速變化或鳴叫的性質使他們在遠比其他類型的干擾器更大的距離上具有更大的破壞性。

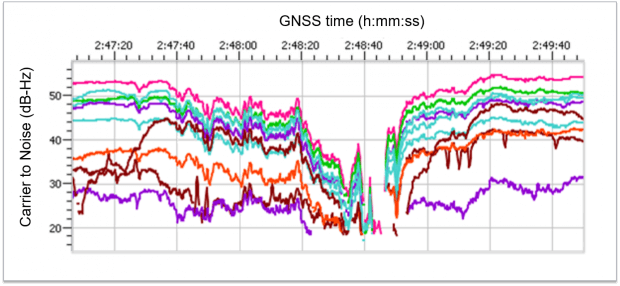

圖1:一個經過的嗡嗡聲干擾器可以在幾分鐘內影響GPS信號的載波到噪音的值?，F(xiàn)在可以利用這種擾動,不僅確定車輛行駛的車道,而且確定車輛通過檢測龍門的精確時間。

對車道識別高度敏感

在高速公路上盡可能把ASTX-U的主天線和輔助天線分開,這意味著每一天線的傳輸時間有足夠大的差別,足以區分車道。該信號具有較高的功率和寬帶特性,它使交通車道更容易解決。

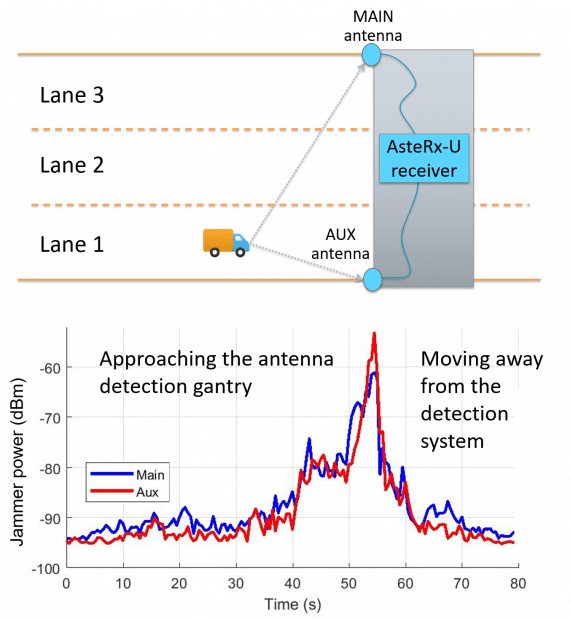

圖5顯示了一個通過的嗡嗡聲干擾器的例子。主天線和輔助天線的信號功率在其最大值后均高度傾斜和下降。這就證明了車輛是在檢測龍門下通過的。對每一天線中的干擾信號進行交叉相關分析,得出大約3.5米的輔助天線和主天線的路徑差異--這一值與在1號車道行駛的車輛毫不含糊地聯系在一起。

深遠的可能性

使用車載全球定位系統收費設備在公路上按公里收費的國家,是全球定位系統干擾器的控制者。使用干擾器的車輛不僅會造成收入損失,任何在幾公里范圍內的車輛也會受到影響。這次試驗證明了使用一個雙天線接收器來識別車輛行駛的車道和準確的通過時間的可能性。這種方法依賴于接收器能夠記錄兩個天線上的射頻光譜,而不需要自己的干擾--這一任務非常適合于七重奏的ASTX-U。
