m-x5H

高精度定位定向板卡

基于mosaic x5單天線模組貼片的板卡型號有：SK15和m-x5c

基于mosaic-H雙天線模組貼片的板卡型號有：SK15H和m-x5H

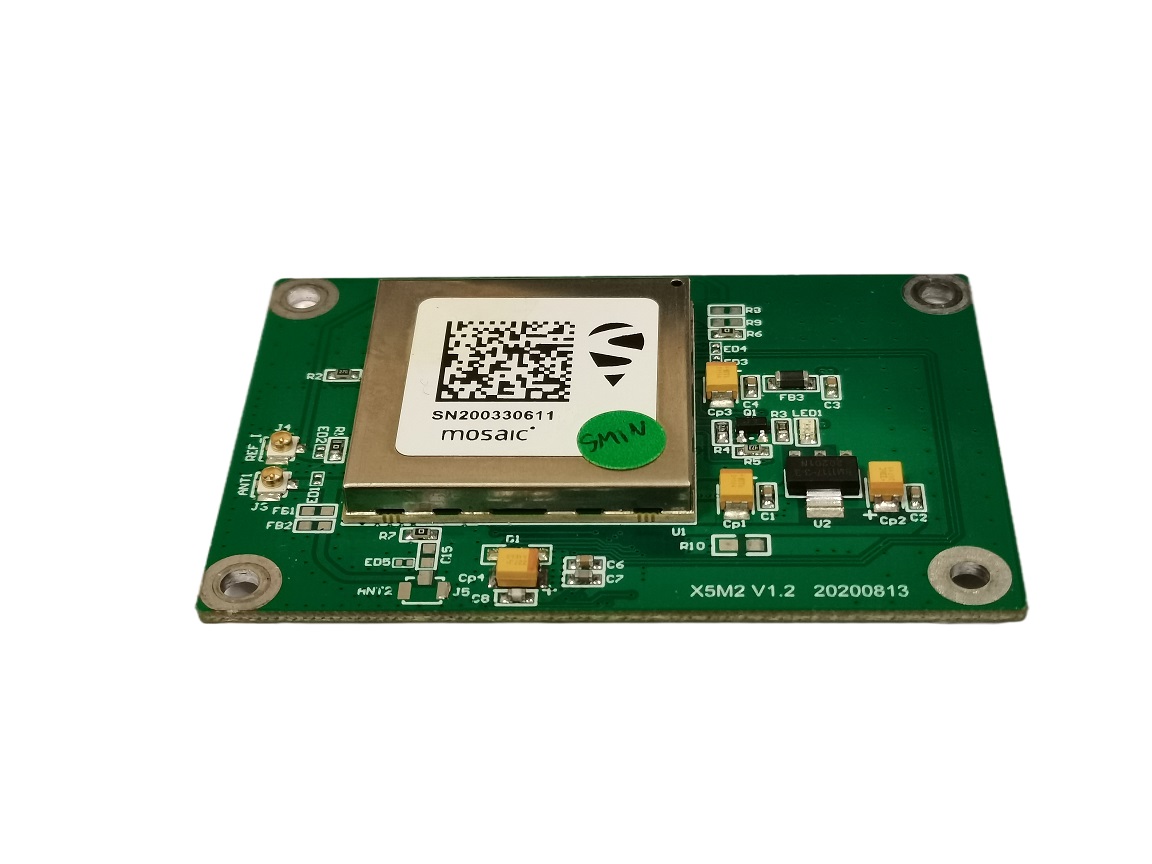

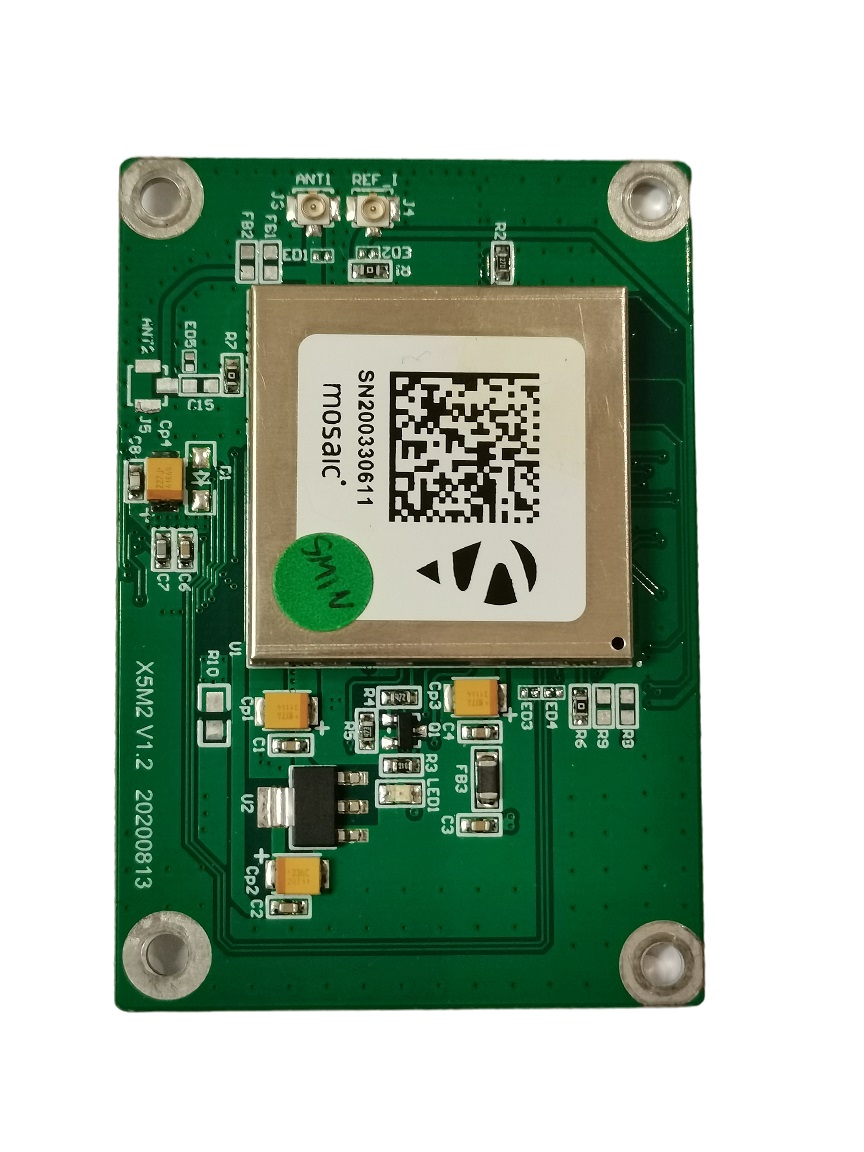

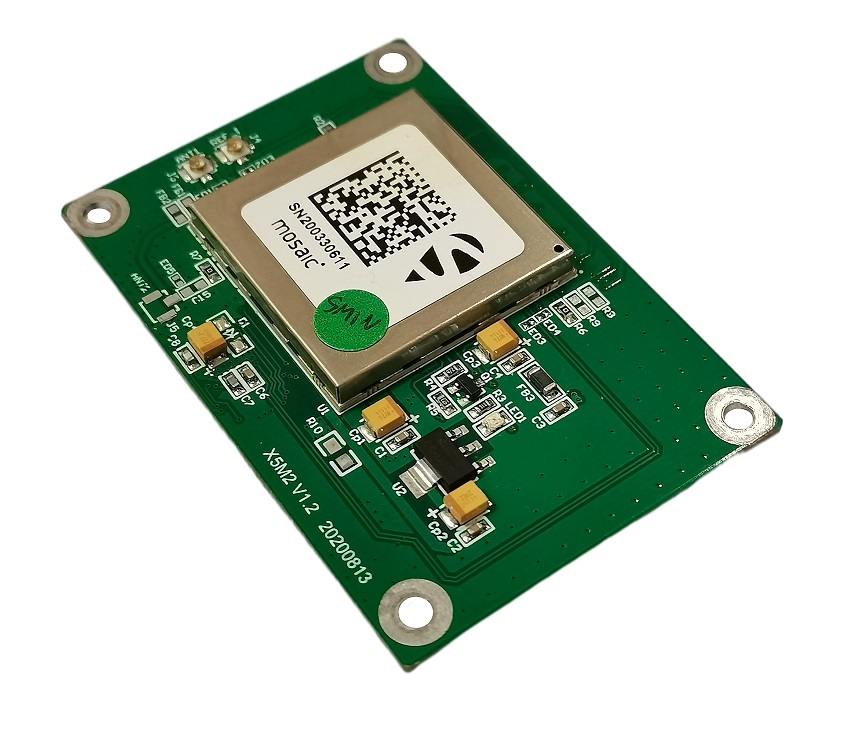

      m-x5c系列和SK15系列板卡是貼片了mosaic_x5c（定位）、mosaic_H（定位定向）的多星座、多頻段的高精度RTK板卡，448硬件通道同時跟蹤所有可見支持的信號，擁有多種數據接口，可滿足無人機、全自動機器人、精準控制、無人駕駛等多種高精度應用需求，通過Septentrio公司獨有的AIM+抗干擾技術(AIM+抗干擾和監視系統可應對各種窄頻和寬頻干擾信號)Septentrio現在是抗干擾性能的行業標桿。

      m-x5H憑借雙天線輸入可提供精確、可靠的定向功能以及厘米級的RTK定位功能。如此緊湊的封裝也同同時具有極低的功耗。正因?yàn)槭请p天線輸入使得模組在定位后即可輸出有效的 航向角&俯仰角或 航向角&橫滾等等信息，有助于INS解算初始化，是會被金屬影響的地磁定向傳感器的完美替代品。

m-x5cH系列板卡通訊

    與Septentrio品牌m2、m3系列板卡30pin、60pin針腳定義相同，可直接替換。

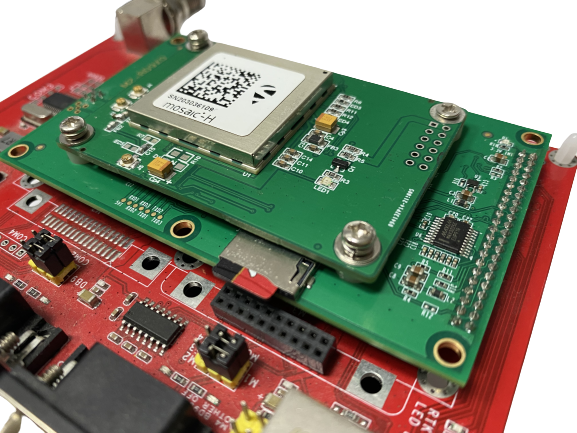

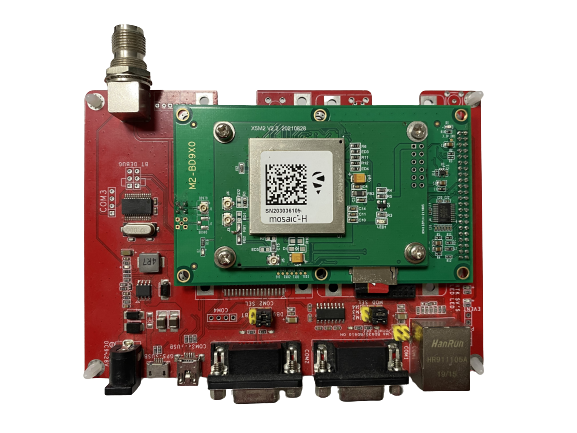

    可選配BD9x0轉接板，不更改當前硬件情況下輕松與Trimble天寶品牌BD970、BD990型號板卡完美對接，可通過串口、網口、USB等方式與上位機軟件及Web界面連接通訊并配置。

主要特征

l 多系統、多頻點衛星跟蹤

l 極佳的 GNSS 觀測值和 RTK 定位精度 (厘米級)

l 極佳SwaP （尺寸、重量和功率）

l AIM+ 先進的抗干擾、防欺騙技術

l 業界領先的 100 Hz更新率，<10ms 超低延時

l 從初始化起即可使用的 GNSS 航向角 ，消除了對車輛動態的要求及地磁傳感器的依賴

l 易于集成的 GNSS流動站接收機

含有如下接口：

l 3個RS232串口

l 1個USB接口

l 2個Event事件觸發輸入

l 1路PPS

l 1路網口

l 1個TF卡槽（最大支持32G內存卡）

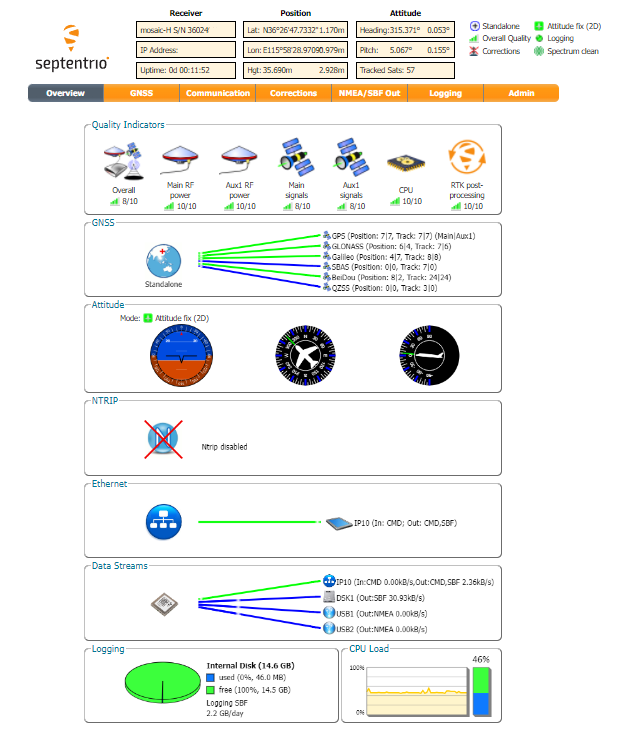

直觀的Web用戶界面

      直觀的網絡用戶界面使操作和監測變得更簡便，可讓?您從任何設備或計算機控制接收機。網絡界面首頁還包含了接收機的各種狀態指標，非常適合接收機運行狀態的監測。
