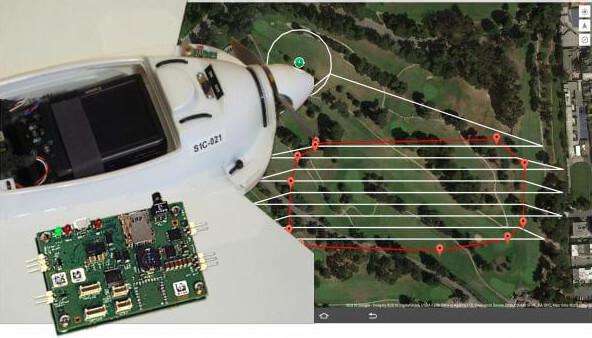

任務規劃軟件、帶有攝像頭的 Smartplanes Freya
無人機的有效載荷艙以及安裝的 Septentrio AsteRx-m UAS GNSS 接收器的屏幕截圖。

飛行
下圖所示的飛行路線覆蓋 7.5 公頃（18.53 英畝），飛行時間為 15 分鐘。飛行期間拍攝的 143 張照片均帶有 GNSS 獨立模式位置地理標記。獨立模式下的精度通常約為 1 至 4 米（3.28 至 13.13 英尺）。

如果機載接收器從附近的 GNSS 基站實時接收校正信息，它會使用更精確（厘米級）的 RTK 模式計算位置。

利用來自 GNSS 基站的必要數據，還可以在處理步驟中“離線”計算 RTK 定位。離線再處理無需無人機與基站之間的實時數據連接，從而簡化了無人機的硬件設置并減少了有效負載。

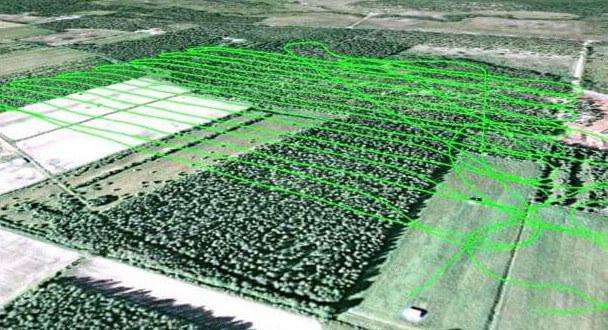

瑞典 Smartplanes 執行勘測任務時無人機的飛行軌跡。
定位由 AsteRx-m UAS 接收器提供。

離線RTK
AsteRx 接收器通過對相機快門發出的脈沖信號進行時間戳記來記錄拍攝照片的時間。它還在飛行過程中記錄了雙頻 GNSS 測量結果。

地理標記軟件使用接收器記錄的 GNSS 數據，并將其與基站參考文件相結合，能夠計算厘米級 RTK 位置，以對照片進行地理配準。然后，照片的 EXIF 數據將替換為更準確的 RTK 地理參考，以供圖像處理使用。

現在照片上印有精確的時間和地點，就可以對其進行處理了。下面屏幕截圖中的藍色十字是用于確定最終精度和準確度的檢查點的地面位置。它們不參與處理。

本示例詳細介紹了 Pix4D 和 PhotoScan 的使用，但是也可以同樣使用其他類似的圖像處理工具。

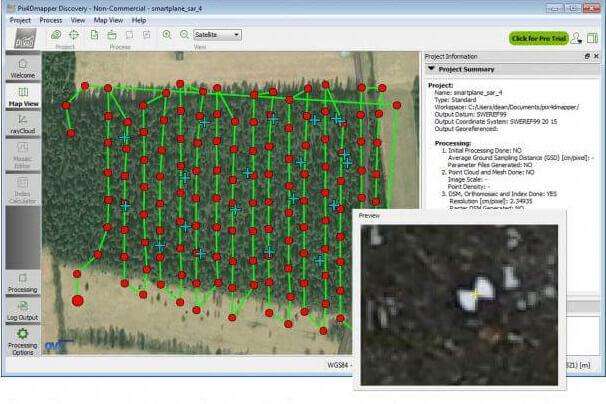

Pix4D圖像處理軟件。插圖顯示了其中一個檢查點的可視地面標記。

您期望在地面上的準確度是多少？
本例中的照片是使用 Agisoft 的兩種流行圖像處理軟件工具 Pix4D 和 PhotoScan 進行處理的。下面突出顯示的值是來自各自報告的 3D-RMS 值。這些值是根據 20 個檢查點的測量位置與使用圖像處理軟件計算出的位置之間的平方差之和計算得出的。

兩種軟件工具的 3D 精度均優于 3.5 厘米，其中高度 (Z) 是造成總誤差的最大因素。這與人類測量員手動測量 20 個檢查點中的每一個時通常能達到的精度相同。

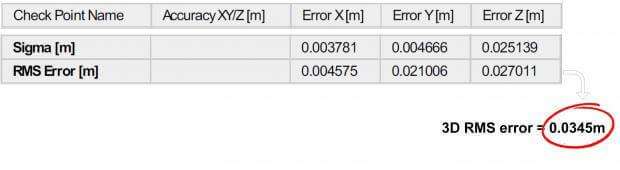

Pix4d-結果

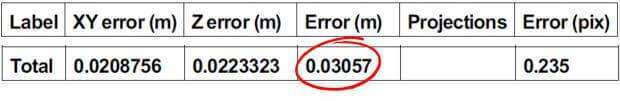

Agisoft PhotoScan 結果

高分辨率航空照片與地理標記軟件相結合，可通過緊湊型高端接收器模塊對 RTK 位置進行地理配準，為地面厘米級測繪精度提供完整的輸入。因此，對于測量區域內的所有地面點，只需一小部分時間即可達到與手動測量相同的精度。
