自主海洋導航中最大的3個定位挑戰
海上自治的趨勢及其背后的全球定位系統技術
海運業正出現在公海和內陸的導航自動化趨勢。勞埃德船級社預測,到2035年,海運業將轉向完全獨立于航海業和內陸船舶,時間表與汽車業相似。

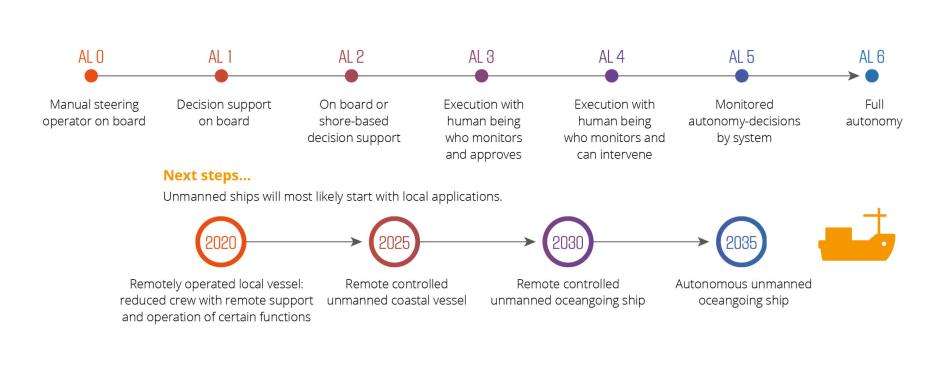

圖1:來自勞埃德登記冊的船舶自主權演變預測和自主權水平(ALL)(見腳注1)。
全球定位系統在自主船舶的導航中發揮著關鍵作用,提供了定位信息,使船舶能夠在港口周圍安全航行,停留在預定路線上,并在目的港停靠。在內河航行中,船舶之間的距離可以在一個緊密的船閘空間內降至1米,因此需要有最高定位精度和可靠性的定位解決方案。
為什么要在內陸進行海洋自動化?
目前只有6%的內陸運輸是通過水道進行的,而與鐵路和公路運輸相比,水運實際上更節能、更安全。優化路線和燃料效率,增加貨運空間和節省人力資源,只是自動化幫助內陸游艇所有者增加利潤,在運輸市場獲得競爭優勢的方式之一。

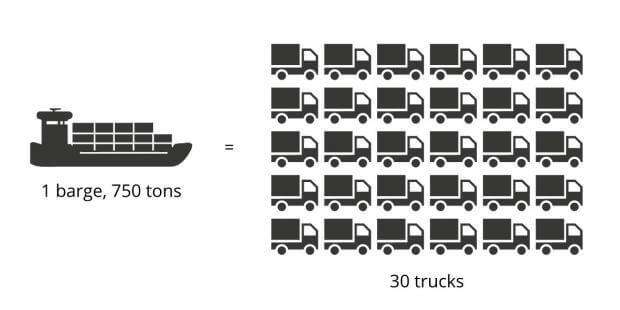

圖2:水運,一種節省燃料的貨運方式(見腳注2)

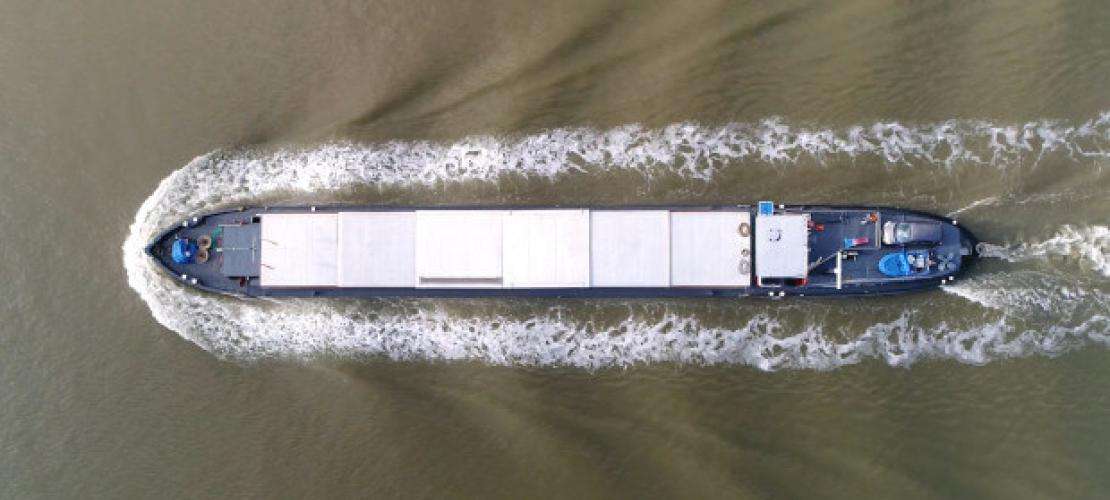

在遠程操作中心的船長負責監測自主駁船,同時監測數艘無人駕駛船只的航行情況,如果需要,可以進行干預,以接管導航控制。
與海上運輸不同的是,內陸駁船需要在通過船閘、橋下和城市附近地區的狹窄水道上航行,所有這些都為準確和持續的定位解決方案提出了一些工程挑戰。
內陸海洋自動化的三大定位挑戰
1:在存在極端多徑情況下的亞標尺精度
狹窄的內河航道、船閘系統和港口需要船只以最精確的方式航行,有時只需在經過的船只之間留下幾米。對接和脫離對接的演習需要遠程船長的特別注意,誰監測的過程。為了正確地判斷情況,如果需要遠程操縱船舶,遠程船長需要知道船舶的精確位置降至亞標度。
多徑誤差是由于全球定位系統衛星信號反射到附近的建筑物,如鎖墻、橋梁、建筑物和其他船只。多徑延遲全球定位系統信號,降低了船舶位置的準確性和可靠性。另一個影響定位及其精度的因素是全球定位系統衛星的能見度。當船降至船閘時,船閘墻將船到全球定位系統衛星的視線阻擋,導致用于定位計算的信息丟失。
溶解物 *通過接收信號校正(通常稱為:
rtk更正 -從當?shù)氐幕净蛲ㄟ^手機連接。其他更正,如SBA或購買力平價,提供了從地球靜止衛星上進行的次標尺定位和使用校正。
內置多路徑減緩算法,如七重奏的
阿普梅+ 能夠檢測和最小化多徑錯誤的影響。跟蹤多個信號頻率和多個全球?qū)Ш叫l(wèi)星系統衛星群確保了冗余,從而使全球?qū)Ш叫l(wèi)星系統接收器總是有足夠的測量數據來提供準確的位置:全球定位系統、全球軌道導航衛星系統、伽利略、北斗是四個主要的定位系統星座。

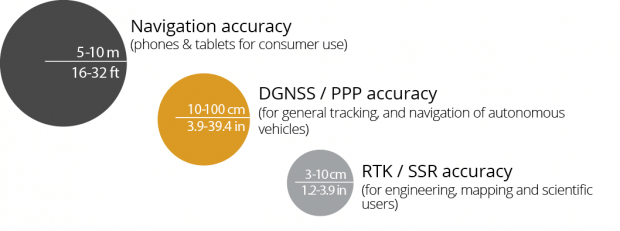

圖3:不同水平的定位精度取決于該接收器使用的全球?qū)Ш叫l(wèi)星系統接收器和校正。
2:干擾:干擾和欺騙
干擾對小型水道造成的挑戰比在公海要大得多。干擾是指無線電波、蜂窩通信線路或
嗡嗡聲干擾器 ,是司機為避免道路收費而使用的干擾裝置。
非故意干擾 也可能是由于船上的各種設備,如雷達、無線電、天線和衛星調制解調器。干擾造成的干擾降低了位置的精確度,甚至?xí)斐蒅PS定位在干擾源周圍數百米半徑內的損失。
當干擾在GPS頻帶上造成隨機噪聲時,欺騙用錯誤的位置信息取代衛星發送的位置信息。欺騙裝置可能會被用來擾亂船只的軌跡,使其容易被盜竊甚至劫持。
溶解物 ::干擾減緩算法,如七重奏的
高級干擾減緩確保在面臨干擾或欺騙時的可靠定位。他們識別干擾頻率,并將其排除在他們的位置計算之外。圖形頻譜分析器幫助評估干擾頻率和識別干擾源。
3:船只管制所需的可靠船頭資料
船頭是船在水中的方位,由于水流和風的作用,可能不同于速度矢量。只有獲得精確的船頭信息,遠程船長才能在地圖軟件中想象出船只的全部長度。傳統的磁指南針解決方案對該地區的大型金屬物體很敏感,并可能受到船閘、橋梁以及其他經過附近的船只的影響。更先進的陀螺儀解決方案也是可用的,而且通常更可靠,但價格太高,是小型駁船自動化項目的組成部分。
溶解物 :船上的兩個天線相距幾米。一個雙頻全球?qū)Ш叫l(wèi)星系統接收器使用精確的天線定位信息來確定下降到0.01°的方位角。
用戶故事:
西法爾 是一家比利時公司,它開拓了貨運船自動化技術,并提供無人駕駛游艇監測服務。西法爾有一個集成的七重音雙天線,多頻率,多星座 收信人 進入他們的自主船只技術,為船只的監測和控制提供次標尺定位。該接收器的堅固的外殼是理想的惡劣的室外海洋環境。雙天線的設置提供了精確的方向信息和可靠的定位.

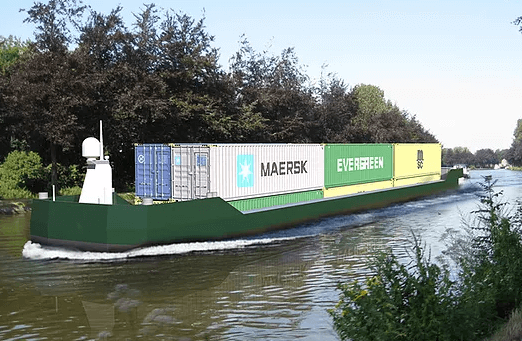

西法爾的獨立海運船,七架全球?qū)Ш叫l(wèi)星系統安裝在里面。
